2D LiDAR SLAMの盲点（１）｜障害物が見えない

なぜ「地図づくり」で運用が変わるのか

AMRの導入において、初期設定の中でも特に重要なのが「地図作成」です。一見すると単純な工程に見えるこの作業ですが、実際には運用の安定性や使い勝手を大きく左右します。特に2D LiDARを用いたSLAMでは、センサ特性に起因する盲点が存在します。

本稿では、現場で見落とされがちなポイントと、それを踏まえた実践的な地図作成のコツを整理します。

2D LiDAR SLAMの前提：見えているのは「その高さだけ」

2D LiDARを用いたSLAMでは、センサが検出できるのは「LiDARが設置されている高さの断面」に限られます。つまり下記のようなものは地図に反映されません。

• 上部に張り出した構造物

• センサ高さより上にある障害物

• 逆に、低すぎて検出されない対象

LiDARセンサーが検出できない障害物

この特性を理解していないと、「地図上では問題がないのに、実際には接触リスクがある」といった状況が発生します。

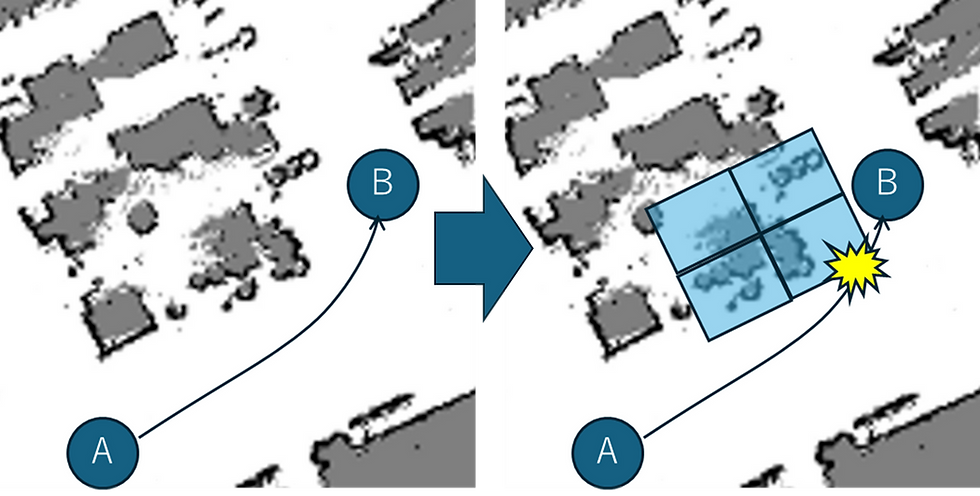

LiDARが障害物を検出せず衝突してしまう

発想の転換：あえて「障害物を置く」という方法

こうした課題に対して、現場で有効なアプローチの一つが、「地図作成時に意図的に障害物を配置する」という方法です。これは、単に障害物を避けるのではなく、コース作成のための“目印”として活用するという考え方です。

例えば、下記のような重要な場所に対して仮設的に障害物を配置します。

• コーナーや分岐点

• 停止位置の手前

• コースの基準となるポイント

障害物を設置してから地図を作製

地図作成時に表示される障害物

目印があることでコース作成が直感的になる

この方法のメリットは、コース作成時の「分かりやすさ」にあります。地図だけを見ながらコースを設定する場合にくらべ、一目で重要な場所が把握でき、コース設定にかかる時間と手間を大きく削減できます。

• 視覚的にポイントが把握できる

• コースの開始・終了位置を決めやすい

• 調整作業が直感的になる

障害物を目印としたコース作成

運用時は「地図編集モード」で不要な障害物を削除する

もちろん、これらの障害物は運用時にそのまま残しておく必要はありません。コース作成が完了した後は、地図編集モードを用いて不要な障害物を削除することで、実際の運用環境に合わせた地図に仕上げることができます。

地図編集モードの詳細については、こちらの記事で紹介しています。 https://www.yokoido.com/post/home-appliance-amr

現場での実践ポイント

最後に、現場で地図作成を行う際のポイントを整理します。これらを意識することで、単なる地図作成から一歩進んだ、運用を見据えた設計が可能になります。

• LiDARの検出高さを意識する

• 「見えていないもの」が存在する前提で設計する

• 必要に応じて意図的に目印を作る

• コース作成後に地図を整理する

まとめ：地図は「作るもの」ではなく「設計するもの」

2D LiDAR SLAMにおける地図は、単に環境を写し取るものではなく、運用を前提として設計するものです。センサの特性を理解し、必要に応じて環境側を工夫することで、より扱いやすく安定した搬送システムを構築することができます。

地図作成は初期設定の一工程にとどまらず、現場運用を左右する重要な設計要素と言えるでしょう。
